Stručná odpověď

1Home KNX typ zařízení „Thermostat" mapuje existující KNX topení/chlazení do Matter (Apple Home, Google Home apod.). Neimplementuje vlastní regulaci (RTC) — jen zprostředkovává komunikační objekty skutečného KNX termostatu nebo aktoru. Pro AC jednotky se nepoužívá — na to je určen samostatný typ zařízení Air Conditioning.


Podrobně

Jak to funguje

1Home se u tohoto typu zařízení chová jako most mezi KNX skupinovými adresami a Matter atributy. Konfigurace se skládá z několika bloků nastavení; podle zvolených možností se v UI zpřístupňují/skryjí navazující pole.

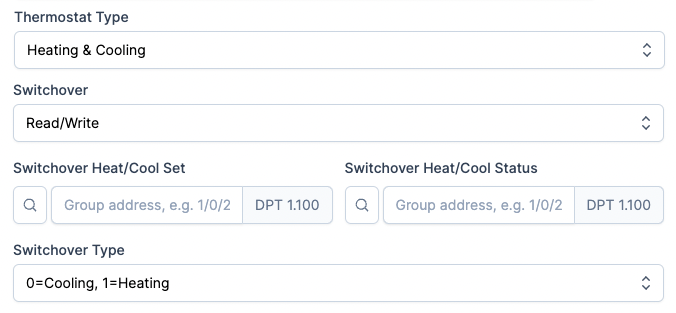

1. Typ termostatu a přepnutí sezóny

AtributMožnostiÚčel
Thermostat typeHeating / Cooling / Heating & CoolingUrčuje provozní režim zařízení
SwitchoverRead Only / Read/WriteŘídí, zda 1Home smí sezónu i přepínat, nebo jen číst
Switchover Heat/Cool Set1 bit, DPT 1.100Provádí přepnutí topení/chlazení
Switchover Heat/Cool Status1 bit, DPT 1.100Čte aktuální stav sezóny
Switchover Type0=Cooling/1=Heating nebo 0=Heating/1=CoolingNastavuje polaritu hodnoty


Podle zvoleného Thermostat type se zpřístupní atributy min/max setpointu pro topení a/nebo chlazení (viz bod 6). Status Heat/Cool je nutné mít zapojený vždy, bez ohledu na to, jestli je Switchover nastaven na Read Only nebo Read/Write.


2. Pokojová teplota

AtributTypFunkce
Room Temperature Status2 byte, DPT 9.001Čte aktuální pokojovou teplotu


3. Nastavení setpointu — tři metody na výběr

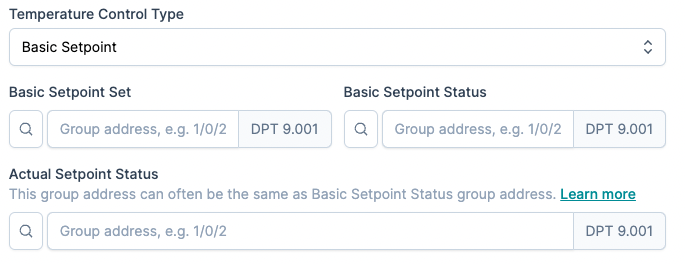

A. Basic Setpoint (DPT 9.001) — doporučená metoda

AtributTypÚčel
Basic Setpoint Set2 byte, DPT 9.001, C+WNastavuje setpoint
Basic Setpoint Status2 byte, DPT 9.001, C+R+TČte nastavený setpoint
Actual Setpoint Status2 byte, DPT 9.001, C+R+TČte aktuálně platný setpoint


B. Shift Degrees (DPT 9.002)

AtributTypÚčel
Shift Setpoint Degrees Set2 byte, DPT 9.002, C+WNastavuje posun teploty ve stupních
Shift Setpoint Degrees Status2 byte, DPT 9.002, C+R+TČte aktuální posun
Actual Setpoint Status2 byte, DPT 9.001, C+R+TČte absolutní výslednou hodnotu

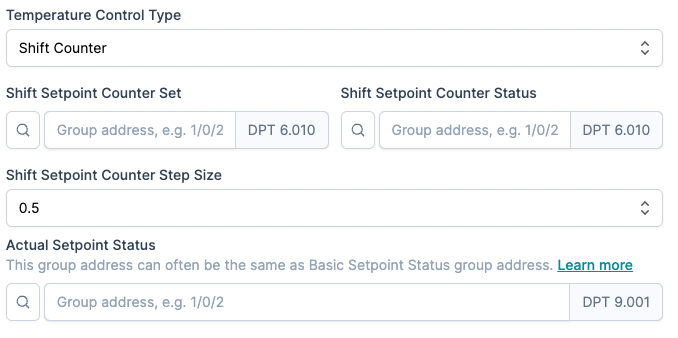

C. Shift Count (DPT 6.010)

AtributTypÚčel
Shift Setpoint Counter Set1 byte, DPT 6.010, C+WNastavuje hodnotu čítače kroků
Shift Setpoint Counter Status1 byte, DPT 6.010, C+R+TČte hodnotu čítače
Shift Setpoint Counter Step Size0,1 / 0,2 / 0,5 / 1 °C, výchozí 0,5 °CNásobitel pro přepočet kroku na °C
Actual Setpoint Status2 byte, DPT 9.001, C+R+TČte absolutní výslednou hodnotu


Doporučení výrobce: „If you have the option, we recommend to use the Basic Setpoint configuration method especially in the case of using HVAC mode." — tedy pokud to termostat/aktor umožňuje, upřednostnit variantu A, obzvlášť když se zároveň používá HVAC Mode (viz bod 5).

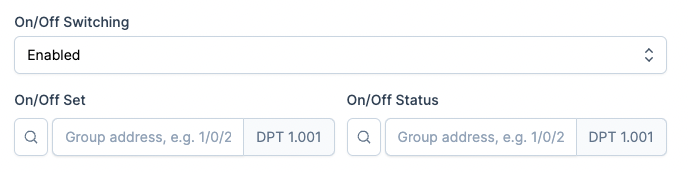

4. Zapínání/vypínání (On/Off)

AtributMožnosti/TypÚčel
On/Off SwitchingEnabled / DisabledPovoluje úplné vypnutí termostatu
On/Off Set1 bit, DPT 1.001, C+WVypíná termostat
On/Off Status1 bit, DPT 1.001, C+R+TČte stav zapnuto/vypnuto

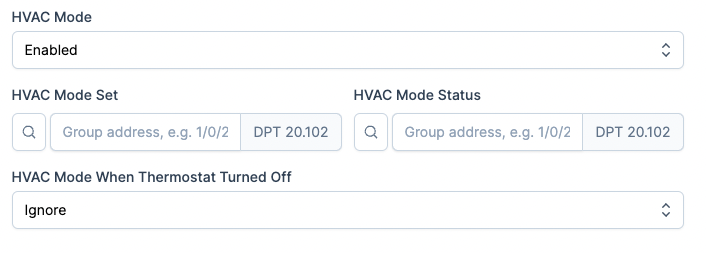

5. HVAC Mode

AtributTyp/MožnostiÚčel
HVAC ModeEnabled / DisabledAktivuje podporu HVAC režimů
HVAC Mode Set1 byte, DPT 20.102, C+WNastavuje HVAC režim
HVAC Mode Status1 byte, DPT 20.102, C+R+TČte aktuální HVAC režim
HVAC Mode When Thermostat Turned OffIgnore / Standby / Economy / Building ProtectionDo jakého režimu se přepne termostat při vypnutí z Matter


Pokud je On/Off Switching nastaveno na Disabled a zároveň HVAC Mode na Enabled, zobrazí se v UI dodatečný atribut (HVAC Mode When Thermostat Turned Off).

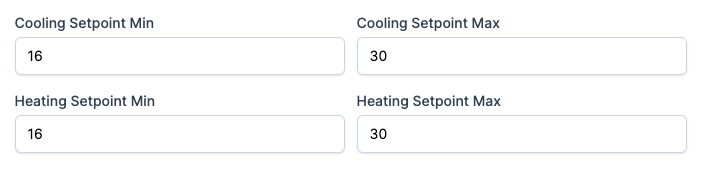

6. Limity setpointu

AtributRozsahVýchozí
Cooling Setpoint Min0–100 °C16 °C
Cooling Setpoint Max0–100 °C30 °C
Heating Setpoint Min0–100 °C16 °C
Heating Setpoint Max0–100 °C30 °C


Limity se propisují do Matter aplikací (Apple Home, Google Home) jako rozsah posuvníku pro nastavení teploty v jejich UI — je potřeba je zadat podle skutečných mezí konkrétního termostatu/aktoru, jinak uživatel v mobilní aplikaci uvidí rozsah, který zařízení fakticky neumožní.


Na co si dát pozor

  • 1Home termostat nemá vlastní RTC. Reguluje skutečný KNX termostat nebo aktor — 1Home jen zprostředkovává komunikační objekty do Matter.

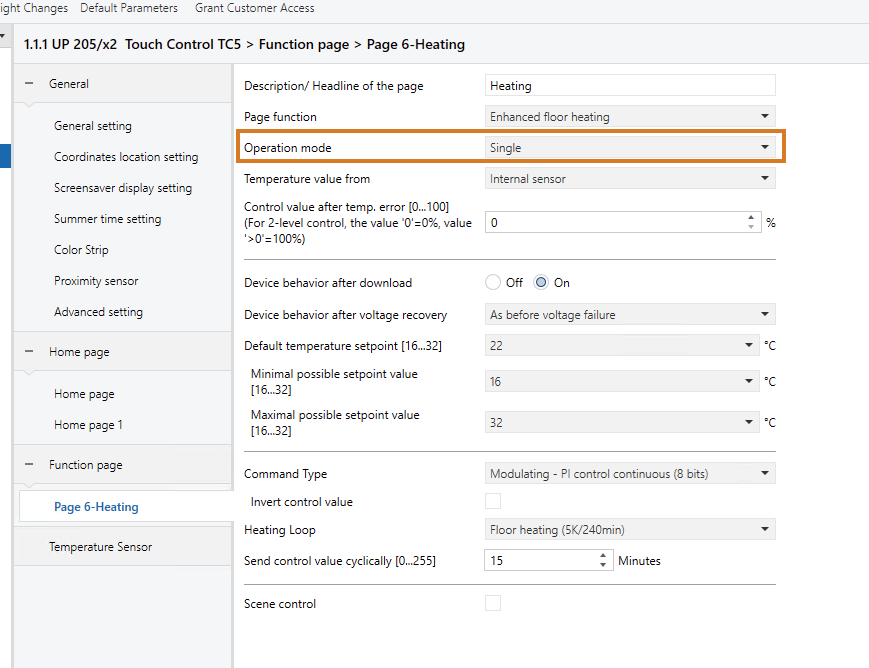

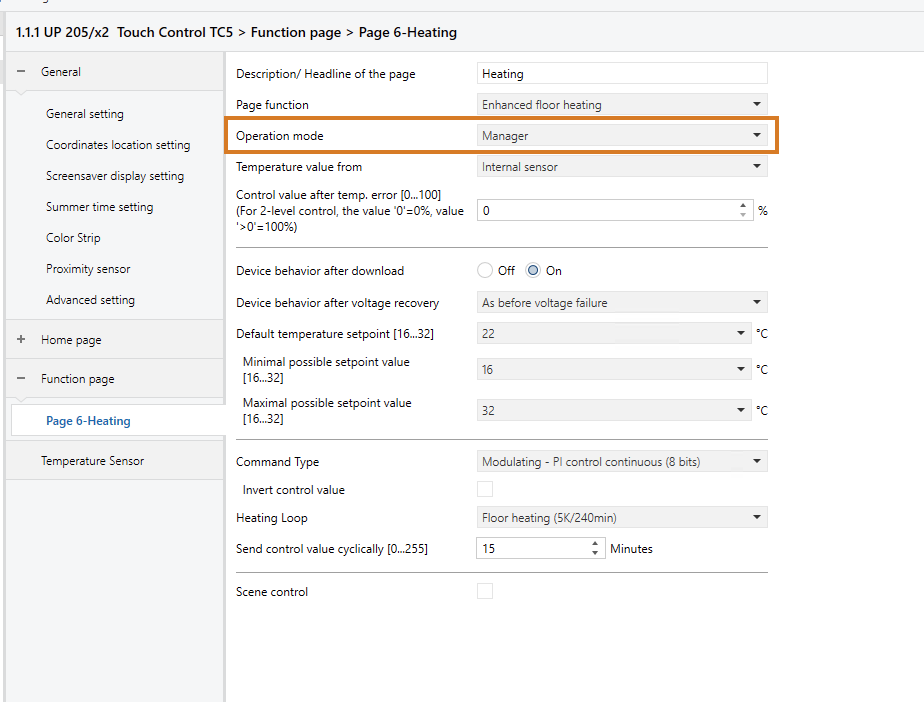

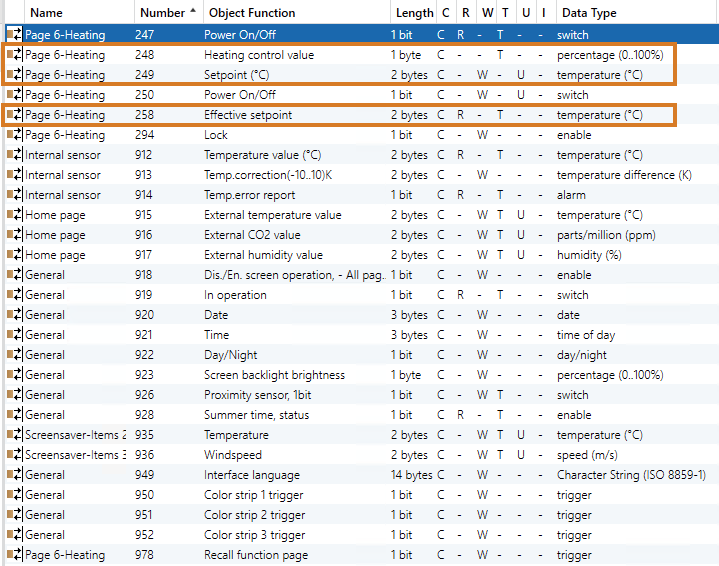

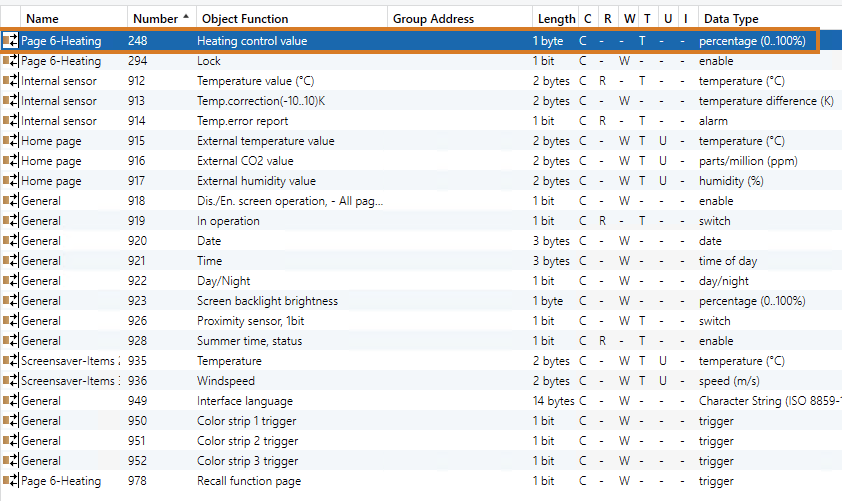

  • Některé KNX termostaty mají objekty pro setpoint ve výchozím stavu skryté. U Siemens UP 205/22 KNX Touch control TC5 je nutné v ETS přepnout Operation Mode z Single na Manager, aby se objekty pro setpoint vůbec zobrazily a daly se navázat.
  • Setpoint řešit pokud možno metodou Basic Setpoint (9.001) — zvlášť při použití HVAC Mode. Metody Shift Degrees/Count (varianty B a C) mají dvě zdokumentované vady, viz níže.
  • Limity setpointu (bod 6) nastavovat podle reálných mezí termostatu/aktoru — ovlivňují rozsah posuvníku v Apple Home / Google Home.


Časté omyly

DomněnkaSkutečnost
1Home termostat sám reguluje topeníRegulaci dělá KNX termostat/aktor, 1Home jen mapuje objekty do Matter
Pro AC se použije stejný typ zařízení „Thermostat"Pro klimatizaci existuje samostatný typ zařízení Air Conditioning
Shift Degrees/Count je rovnocenná náhrada Basic SetpointMá zdokumentované problémy s HVAC režimy a chováním při překročení limitu (viz níže)


Známé problémy

Posun setpointu (Shift Degrees/Count) v kombinaci s HVAC Mode

Posun setpointu typicky funguje jen v režimu Comfort. Matter ale koncept HVAC režimů nezná, takže změna setpointu z Matter aplikace se v jiném než komfortním režimu nemusí vůbec projevit. Obcházení: nakonfigurovat termostat tak, aby při zápisu posunu automaticky přepnul do režimu Comfort — ověřeno u MDT AKH-0400.03.

Chování při překročení maxima posunu

Různé KNX aktory se při zápisu posunu mimo povolený rozsah chovají jinak:

  • MDT AKH-0400.03 — správně vrací hodnotu oříznutou na nastavený limit (např. při limitu 5 °K pošle status 5 °K).
  • Gira Pushbutton Sensor 3 Plus — feedback pošle jen jednou při prvním překročení limitu, další příkazy mimo rozsah už žádnou odezvu negenerují.

Doporučení výrobce: „Configure Basic setpoint instead of shift degrees/count." Případně u shift metody pečlivě spočítat a nastavit limity podle specifikace konkrétního termostatu.


Verze

Ve verzi 1.6.0 (2024-01-19) přibyla podpora posunu setpointu, HVAC režimů, chování při vypnutí a limitů setpointu. Existující konfigurace byly při upgradu automaticky migrovány na metodu Basic Setpoint.
