Obecné

Rithum Stat je implementace termostatu od Rithum, která podporuje zónu topení (heating zone) a zónu chlazení (cooling zone). Poskytuje jak manuální nastavení požadované teploty (setpoint), tak plánování pomocí našeho 7denního plánovače.

Rithum Stat funguje tak, že spíná jedno nebo více relé prostřednictvím některé z našich dalších integrací. Může to být například Zigbee relé spárované s Philips Hue, relé Rako nebo Lutron Ra2 Select, nebo spouštění spínání přes integrace jako Control4 a Homey.


Snímání teploty

Rithum Stat může používat buď vestavěný teplotní senzor, externí teplotní senzor (aktuálně je podporován Shelly BLU H&T), nebo průměr z obou. Pro případné odchylky v místnosti lze také nakonfigurovat posun (Offset).


Kalibrace vestavěného senzoru

Pro kalibraci vestavěného teplotního senzoru se zadává "kalibrační teplota" (calibration temperature), která je odečtena z externího teplotního senzoru.

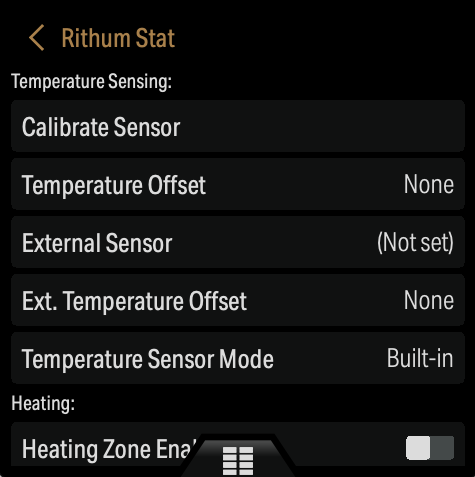

  1. Přejděte na obrazovku nastavení senzoru (viz obrázek v originálním článku), připraveni zadat kalibrační teplotu.

  2. Nechte obrazovku přejít do pohotovostního režimu (standby).

  3. Počkejte 1 hodinu, kdy je obrazovka v pohotovostním režimu.

  4. Probuďte obrazovku a okamžitě stiskněte 'Calibrate Sensor' (Kalibrovat senzor).

  5. Zadejte kalibrační teplotu (ve stupních Celsia) a stiskněte fajfku.

Poznámka: Kalibrace je nejpřesnější, když se provádí při okolní teplotě 21 °C.

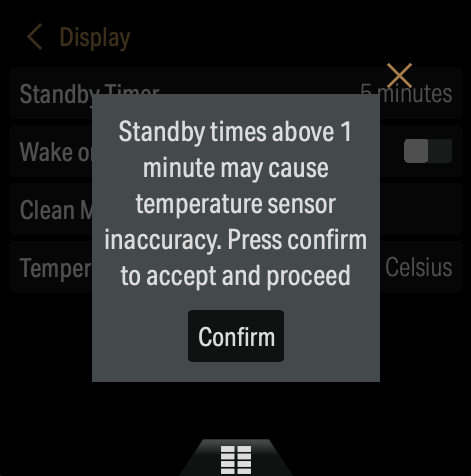

Poznámka: Prodloužený pohotovostní režim (Extended Standby) - pohotovostní doby nad 1 minutu mohou způsobit nepřesnost teplotního senzoru. Nastavením takových pohotovostních dob přijímáte tento fakt.


Externí senzor

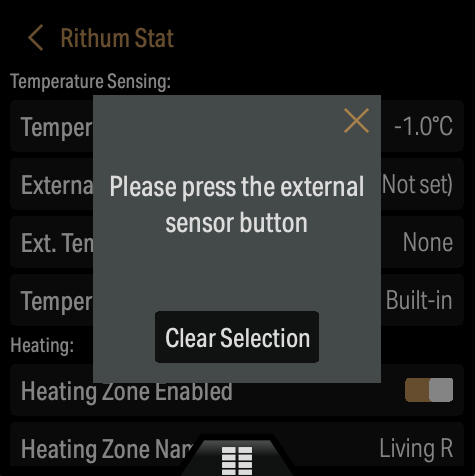

Pro přidání externího senzoru Shelly BLU H&T zapněte senzor v dosahu, poté vyberte 'External Sensor'. Když se zobrazí okno pro párování, stiskněte tlačítko na senzoru. Tím by se mělo potvrdit, že je senzor spárován. Poté je možné změnit režim senzoru a v případě potřeby použít i posun (offset) pro externí senzor.


Rozdíly mezi zónou topení a chlazení

Rithum Stat nabízí zónu topení a zónu chlazení, které se liší ve své funkci. Lze nakonfigurovat a používat jednu nebo obě.

  • Zóna topení (Heating Zone) - Uživatel může vybrat akci pro zapnutí topení ('Heat On Action') (spustí se, když je vyžadováno teplo) a akci pro vypnutí topení ('Heat Off Action') (spustí se, když je tepla dosaženo, tj. je dosaženo požadované teploty). Může to být scéna nebo zařízení v jakékoli kompatibilní integraci.

  • Zóna chlazení (Cooling Zone) - Uživatel může vybrat akci pro chlazení ('Cooling Action') (která se bude přepínat při dosažení požadované teploty) a také akce pro režimy Nízký, Střední a Vysoký ('Low, Medium, & High Mode actions').


Konfigurace zóny topení

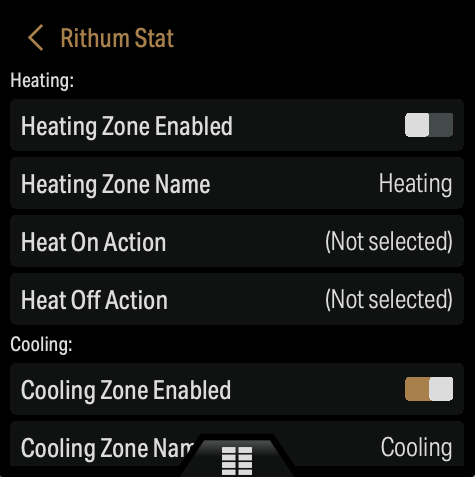

Pro konfiguraci zóny topení Rithum Stat nastavte název zóny ('Zone Name'), akce 'Heat On' a 'Heat Off' a povolte zónu topení ('Enable the Heating Zone'). Akce 'Heat On' a 'Heat Off' umožní výběr scény z jiné integrace nebo zařízení Philips Hue, například Zigbee relé spárované s Philips Hue nebo relé či scény v rámci jiné integrace osvětlení.


Konfigurace zóny chlazení

Zóna chlazení Rithum Stat je navržena pro použití s jednotkami FCU (Fancoil), které mohou přijímat vstup z relé nebo kontaktu pro aktivaci chlazení a volitelně samostatná relé pro aktivaci režimů napájení/ventilátoru.

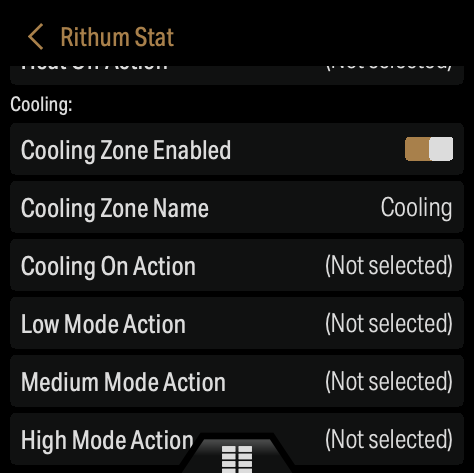

Pro konfiguraci zóny chlazení Rithum Stat nastavte název zóny ('Zone Name'), akce pro zapnutí a vypnutí a povolte zónu chlazení ('Enable the Cooling Zone'). Akce 'Cooling On' a akce režimů napájení umožní výběr reléového zařízení z jiné integrace nebo zařízení Philips Hue, například Zigbee relé spárované s Philips Hue nebo relé či scény v rámci jiné integrace osvětlení.


Použití

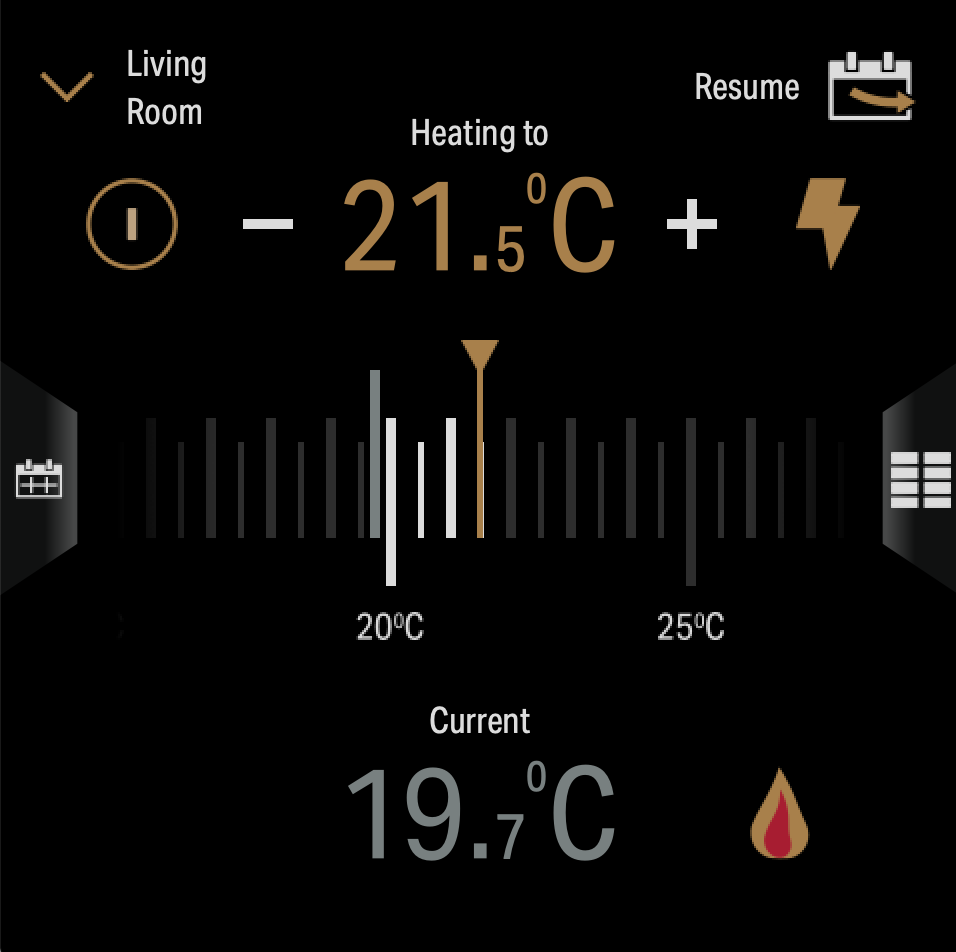

Nakonfigurované zóny Rithum Stat se nyní zobrazí v seznamu zón ('Zone List') přístupném z obrazovky 'Climate'. Uživatel nyní může ručně upravit požadovanou teplotu (setpoint) nebo obnovit plán ('Resume schedule').

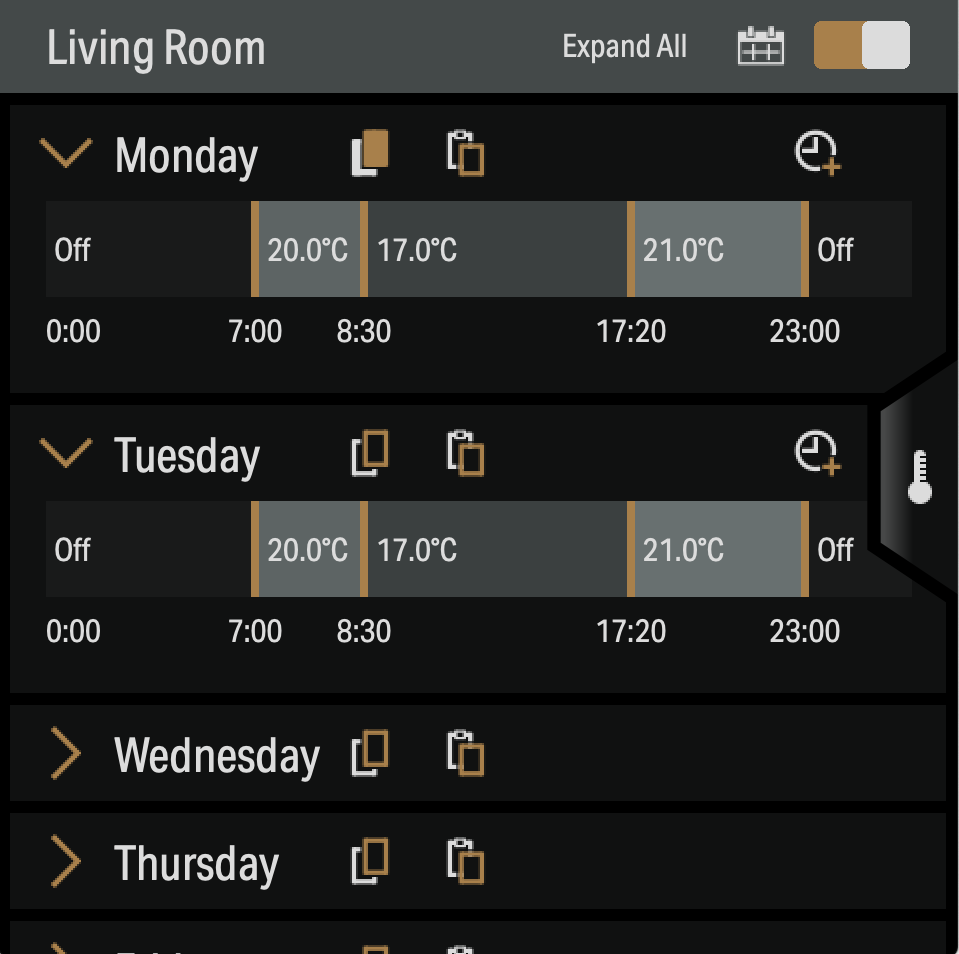

Pomocí záložky 'Scheduler' (Plánovač) vlevo lze pro danou zónu nakonfigurovat plán. Zde můžete přidat až 8 časových úseků denně a vytvořit tak sedmidenní plán. Je možné kopírovat a vkládat mezi dny. Ujistěte se, že je plánovač podle potřeby povolen v pravém horním rohu.

Poznámka: Jakákoli ruční úprava stavu zapnutí/vypnutí zóny nebo požadované teploty přepíše jakýkoli plán. V případě Rithum Stat se to resetuje při další naplánované události nebo tlačítko 'Resume' (Obnovit) okamžitě obnoví plán. U ostatních integrací je přepsání definováno samotnou integrací.
