Tento článek popisuje metodiku integrace prvků systému Paradox (zóny, stavy ústředny) do vizualizace a logik serveru Delego.

1. Architektura Paradox modulu

Na rozdíl od standardních KNX prvků, kde jeden widget odpovídá jedné datové bodě, využívá modul Paradox tzv. "Special Widgets".

  • Widget (např. Zóna): Funguje jako kontejner.

  • Podobjekty (Sub-objects): Reprezentují reálné stavy (Narušení, Alarm, Požár, Porucha baterie).

Pravidlo pro integrátory: Jakákoliv logika, odesílání adresy na sběrnici nebo notifikace se musí vázat na konkrétní podobjekt, nikoliv na widget jako celek.

2. Metoda "Connection": Přenos stavů z Paradoxu na KNX sběrnici

Tato metoda se používá v případě, že potřebujete informaci o stavu zabezpečení (např. pohyb v zóně) poskytnout dalším prvkům na KNX sběrnici (např. pro blokování topení nebo rozsvícení světel).

Postup konfigurace:

  1. Vytvoření komunikačního objektu (Bridge):

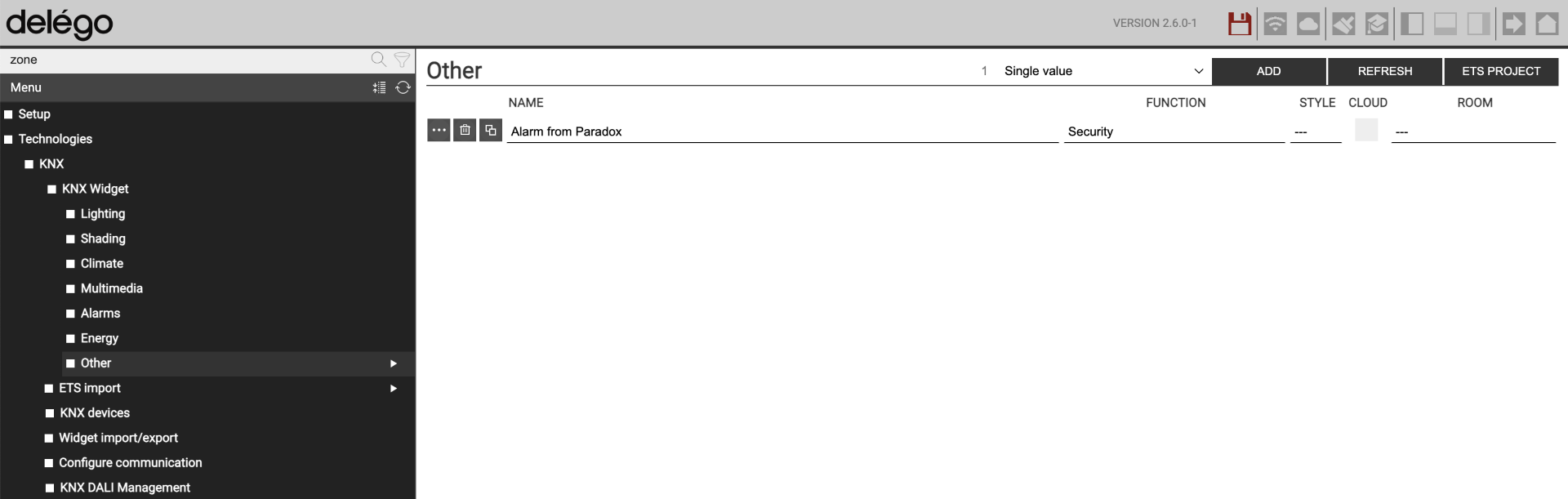

    • V sekci Technologies > KNX > KNX Widget vytvořte nový objekt v kategorii Other.

    • Použijte šablonu Single value.

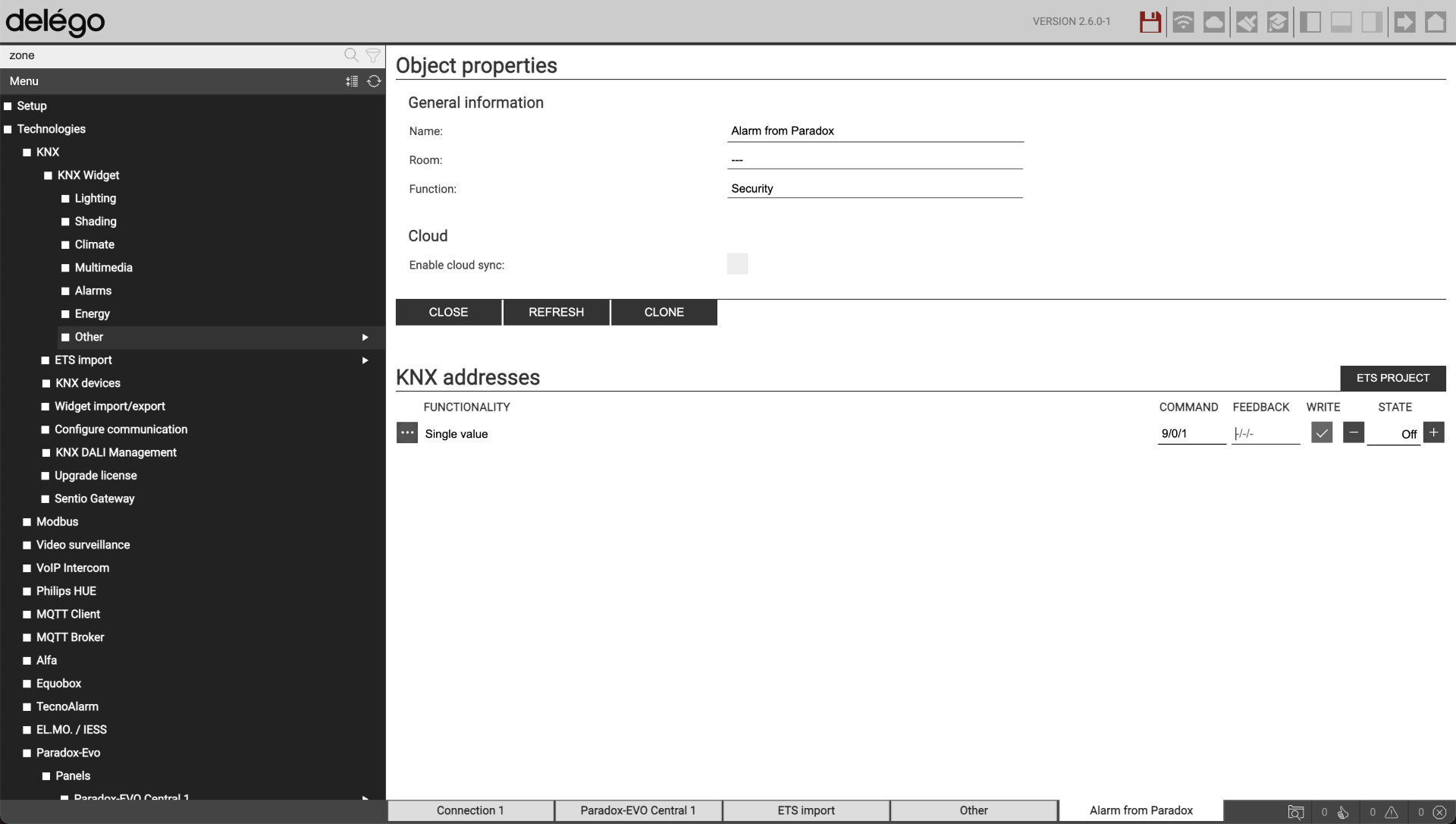

    • Přiřaďte mu název a v poli COMMAND zadejte cílovou skupinovou adresu (např. 9/0/1).

  2. Propojení v grafickém editoru:

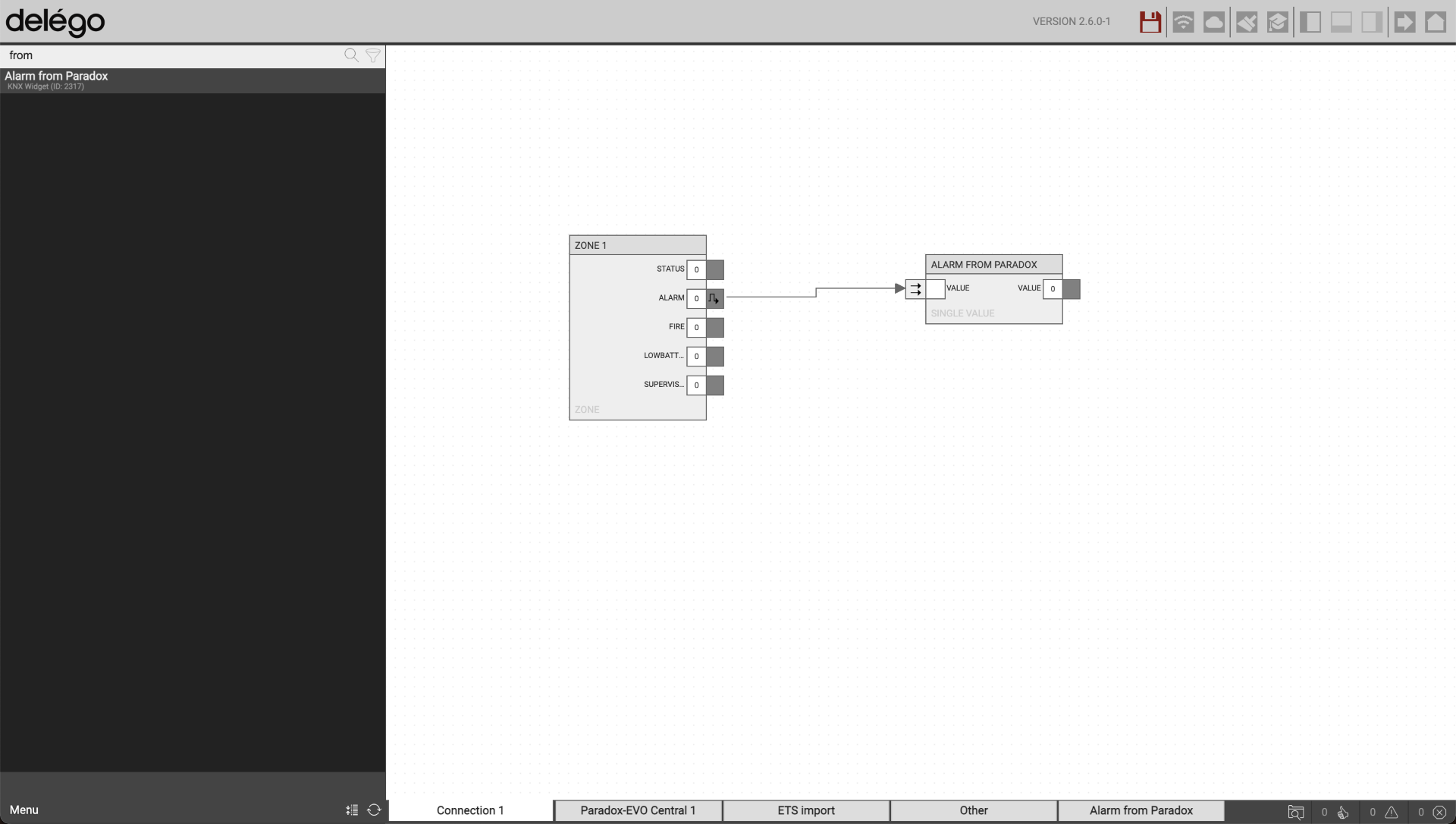

    • Otevřete editor spojení (Connections).

    • Přetáhněte (Drag&Drop) widget zóny Paradox a nově vytvořený KNX objekt na plochu.

    • Lineárně propojte výstupní bod podobjektu (např. ALARM) se vstupem KNX objektu.

[!TIP] Zjednodušení pro verzi Delego 2.7+: Pokud editujete spojení, můžete přímo otevřít menu ETS PROJECT v bočním panelu a přetáhnout konkrétní skupinovou adresu přímo do plochy logiky. Není tak nutné předem vytvářet pomocný widget v sekci "Other".

3. Metoda "Direct Trigger": Push notifikace a e-maily

Pokud je cílem pouze informovat uživatele o události (např. poplach v konkrétní zóně), doporučujeme využít přímé spouštěče v modulu notifikací.

Postup konfigurace:

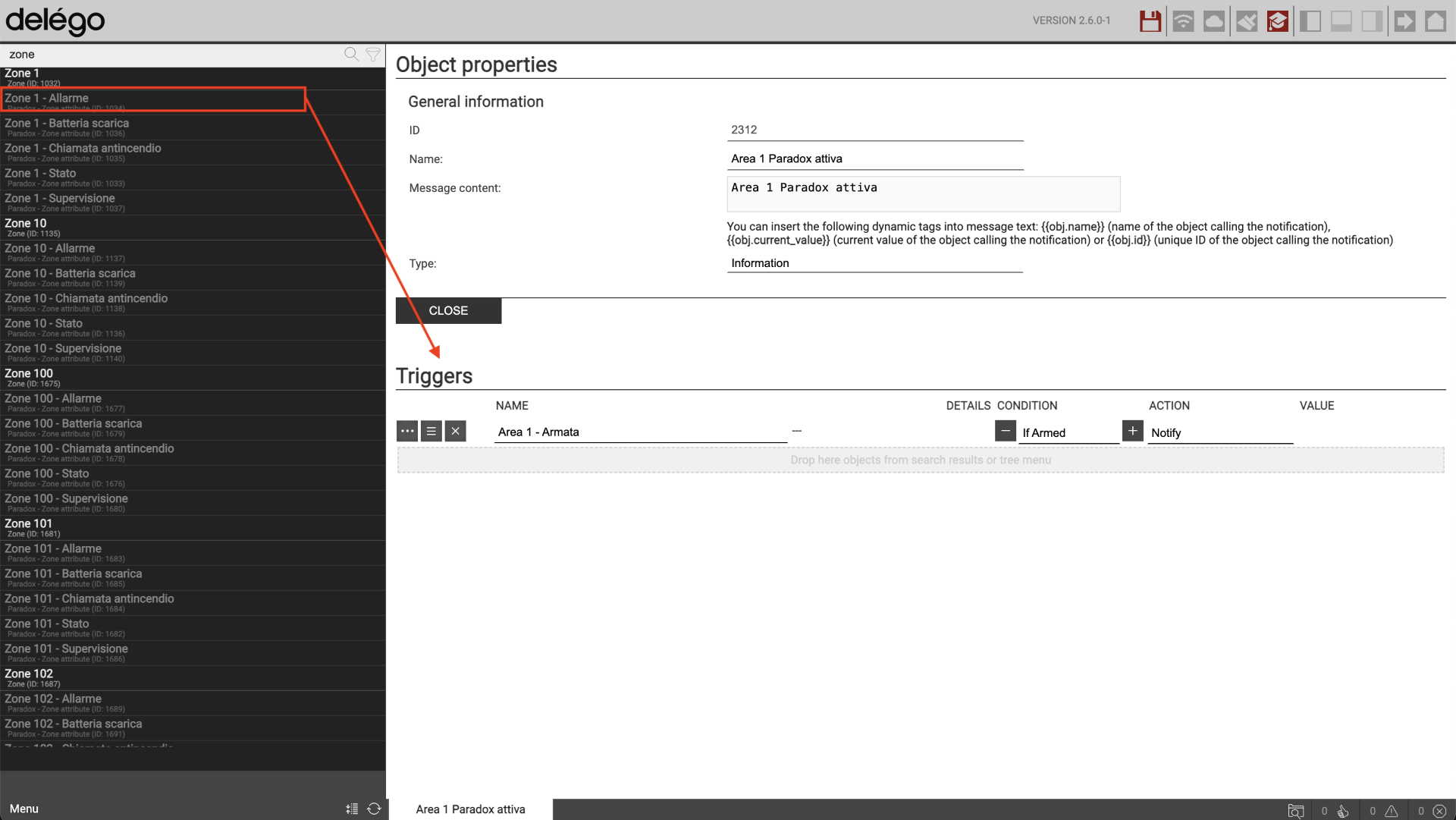

  1. Přejděte do nastavení Notifications.

  2. Aktivujte Expert Mode (přepínač v horní liště), aby byly viditelné vnitřní podobjekty.

  3. V seznamu technologií vyhledejte příslušnou zónu nebo panel Paradox.

  4. Identifikujte konkrétní podobjekt (např. Zone 100 - Allarme).

  5. Tento podobjekt přetáhněte do sekce Triggers v nastavení notifikace.

  6. Definujte podmínku (např. If Armed) a přiřaďte akci Notify.

4. Doporučené osvědčené postupy (Best Practices)

  • Pojmenování: Vždy pojmenovávejte podobjekty srozumitelně již v konfiguraci Paradoxu, usnadní to identifikaci v seznamu "Expert Mode".

  • Vazba na KNX: Pokud využíváte stavy zón pro řízení HVAC přes KNX, vždy prověřte odezvu sběrnice, aby nedocházelo k cyklickému vysílání stavu při každém pohybu (využití příznaků Write/State).
